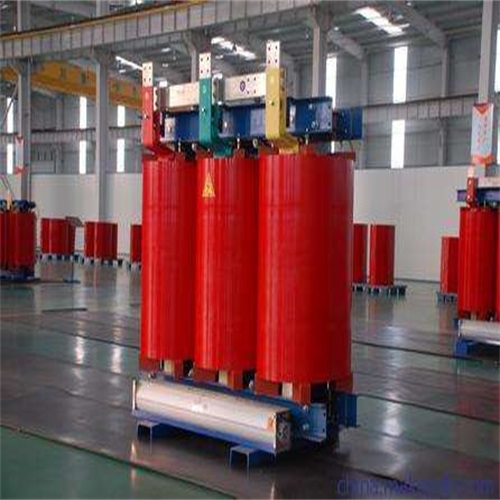

芜湖SCB11-1250KVA/10KV/0.4KV干式变压器

作者: 芜湖光大变压器制造有限公司 发布时间:2020-08-2630062 次浏览

  芜湖SCB11-1250KVA/10KV/0.4KV芜湖芜湖芜湖干式变压器如发现有过多的灰尘聚集,则必须立即清除,以保证空气流通。在积尘较大的场所,芜湖SCB11-1250KVA/10KV/0.4KV芜湖芜湖干式变压器至少每半年在清扫一次。对于通风道里的灰尘。应使用吸尘器或压缩空气来进行清除。如果不及时清除将影响变压器的散热,还将导致变压器绝缘降低甚至造成绝缘击穿。例如我公司220kV位庄变压站35kV站用变在一次停电试验中。使用2500V光欧表测量芜湖干式变压器铁心绝缘电阻,其铁心绝缘电阻降低至3MΩ,比上次试验数据100MΩ

芜湖SCB11-1250KVA/10KV/0.4KV芜湖芜湖芜湖干式变压器

  芜湖SCB11-1250KVA/10KV/0.4KV干式变压器工作环境

  1.0 - 40( ℃ ),相对湿度<70%;

  2.海拔高度:不超过2500 米;

  3.避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离;

  4.防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所;

  5.防止工作在振动或电磁干扰场所;

  6.避免长期倒置存放和运输,不能受强烈的撞击。

  芜湖SCB11-1250KVA/10KV/0.4KV干式变压器标准及规范

  1、标准:GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

  2、容量范围:30-16000KVA

  3、电压等级:10KV、35KV

  4、调压方式:无励磁调压或有载调压

  5、分接范围:±5%、±2*2.5%、±4*2.5%

  6、频率:50Hz

  7、相数:三相

  8、联结组标号: Dyn11

  9、短路阻抗:标准阻抗(见性能参数)

  10、海拔小于1000m,环境温度低于40°C,超过上述使用条件时,应按照标准做相应的定额调整

  11、高温升:100K

  12、冷却方式:风冷(AF)

  13、防护等级:IP00,IP20,IP23

  14、绝缘等级:F级

  15、绝缘水平:

  (1)10KV级产品工频耐压35KV,雷电冲击电压75KV

  (2)20KV级产品工频耐压50KV,雷电冲击电压125KV

  (3)35KV级产品工频耐压70KV,雷电冲击电压170KV

  芜湖SCB11-1250KVA/10KV/0.4KV干式变压器高压线圈

  高压线圈采用机械强度高、散热条件好的连续式结构,线圈绕制在成型绝缘筒上,

  采用绝缘纸包扁铜线做导体,层间采用绝缘材料绝缘纸,线圈经VPI真空压力浸渍成坚固整体,避免了多层圆筒式线圈层间电压高、散热能力差、容易热击穿、以及机械强度低的缺点,从而提高了产品运行的可靠性;防潮性能**,更能承受热冲击,永不龟裂,局部放电量<5Pc,寿命期后易于分解回收,保护环境。

  芜湖SCB11-1250KVA/10KV/0.4KV干式变压器VPI真空压力浸渍技术

  ①预热: 将线圈预热至135-150℃,保持数小时,取出线圈,降低表面温度;

  ②真空: 将浸渍罐盖打开, 放入线圈, 然后关闭罐盖抽真空;

  ③浸渍: 开启浸渍罐的释放阀,放入浸渍漆至线圈顶部50mm以上,关闭转换阀;

  ④真空: 再抽真空,维持约30分钟;

  ⑤加压: 关闭浸渍罐的真空阀; 开启浸渍罐的压力阀, 把压力加至6帕;

  ⑥滴干: 取出线圈,待线圈的漆完全滴干为止;

  ⑦烘干: 将线圈放入烘房, 调校温度135-150℃,连续烘8-10小时;

  ⑧冷却: 线圈烘完后, 取出线圈, 冷却至室温,过程结束。
